サムターンオフセットアダプター
スマートロックの取り付けができないドアにも取り付けが可能に
玄関などのロックのサムターンにかぶせるだけで簡単に設置できるスマートロック、キュリオロックやスイッチボットロック、セサミ４や５など様々な製品が出ていますが、どの製品の説明にも書かれている取り付けに必要な条件の一つがサムターンとドアの枠の間のスペースについてです

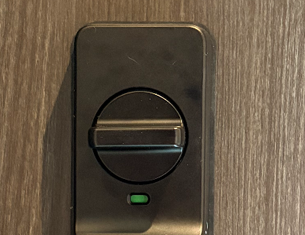

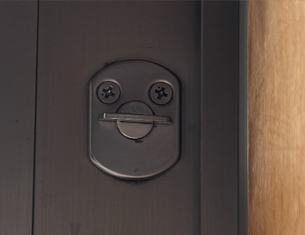

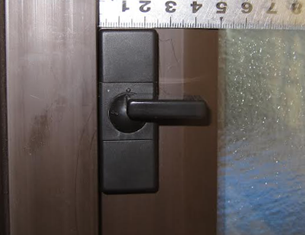

サムターンがドアの枠に近すぎる問題
スマートロックの本体サイズはキュリオロックは長さ 115.5 mm 幅56ｍｍ、スイッチボットロックは長さ110mm 幅59 mm、スイッチボットロックProは長さ120mm 幅59 mm
この3機種の幅はほぼ同じで、セサミ４と5は長さ93mm 幅57mmとやや小ぶりですが、いずれの製品の場合もサムターンの中心からドアの枠までの距離が40mm以上必要とされています
ということはサムターンの台座の直径が40mmの場合は、台座とドア枠の距離は20mm必要ということになります
※2024年の時点で確認できている機種ではSESAMI5 Proが幅45.5ｍｍでサムターン中心からドアの枠までの距離が30ｍｍでも設置可能です
つまりサムターンとドアの枠の距離がこれよりも近すぎると取り付けができないというわけですが、実際には取付できないわけではありません
問題は取り付けた後、いざドアを開けるとスマートロックがドアの枠にぶつかってしまうんですね（＾＾；
各メーカーはサムターンの形状に対応するためにオプションで様々なアダプターを用意されているのですが、この問題を解決する方法は今のところ提供されていません
この問題を解決するのがデキシーが考案したサムターンオフセットアダプターです

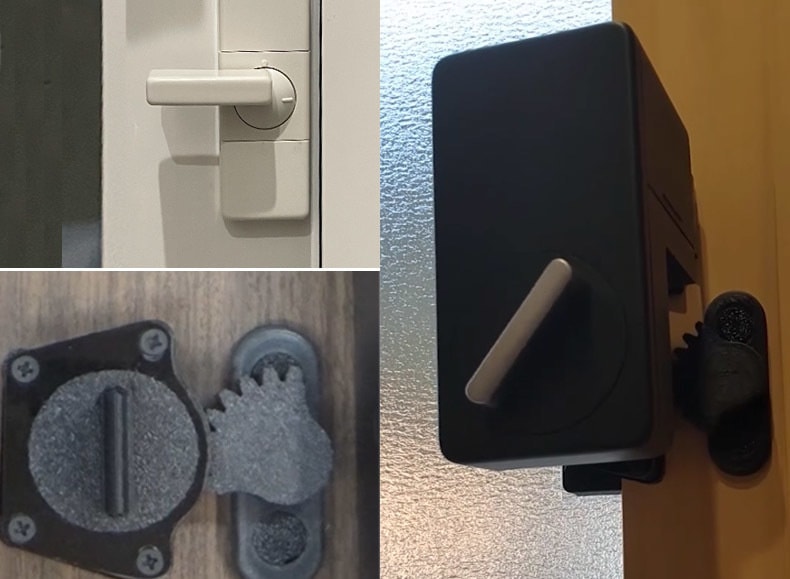

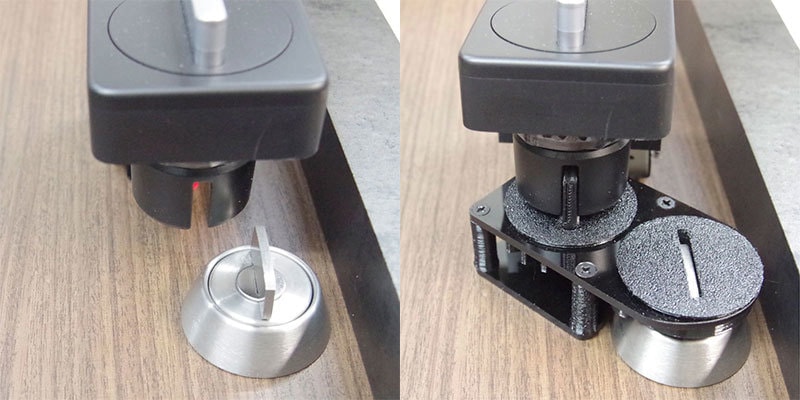

サムターンの位置をずらして解決するオフセットアダプター
大がかりな工事や改造をせずにサムターンの位置をドアの枠から離すにはどうすればいいかと考えて思いついたのが、サムターンの横に別のサムターンを付けてそれらを歯車で連動させるというものです
取り付けを容易にするために一体型のものを考案、パーツの交換で様々な形状のサムターンに対応することができ、主要パーツを共通化することで価格も抑える事ができました

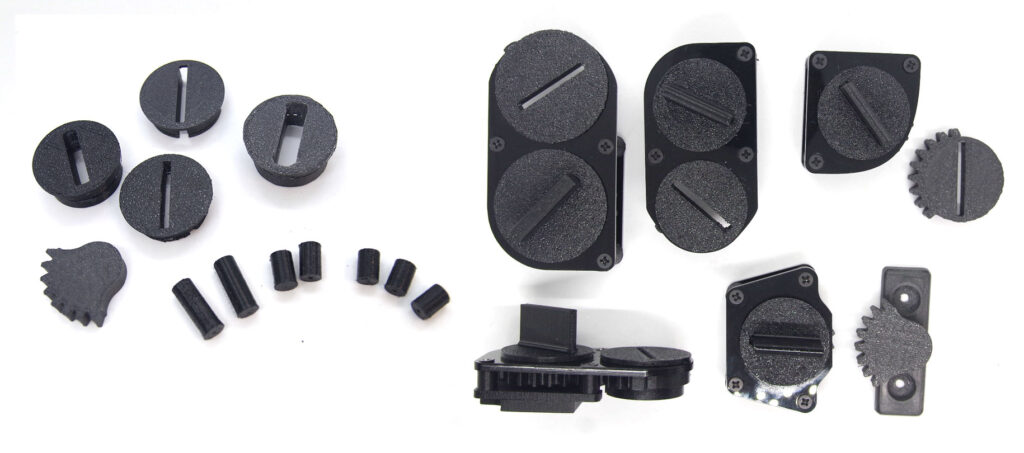

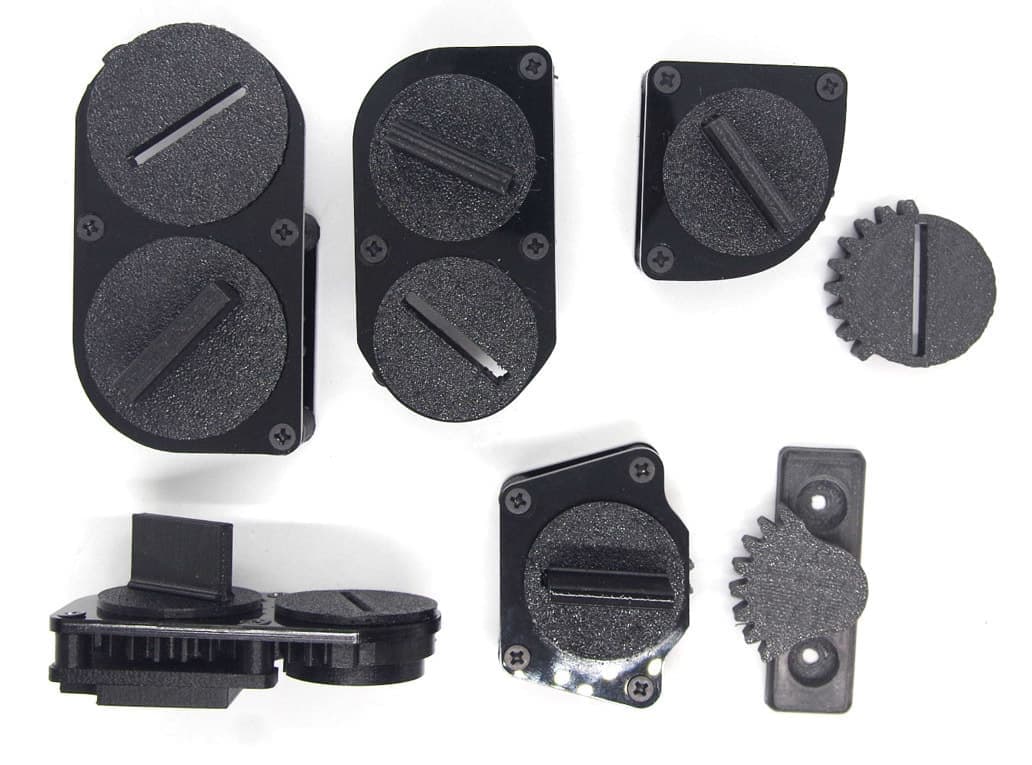

パーツの組み合わせで様々な形状のサムターンに対応

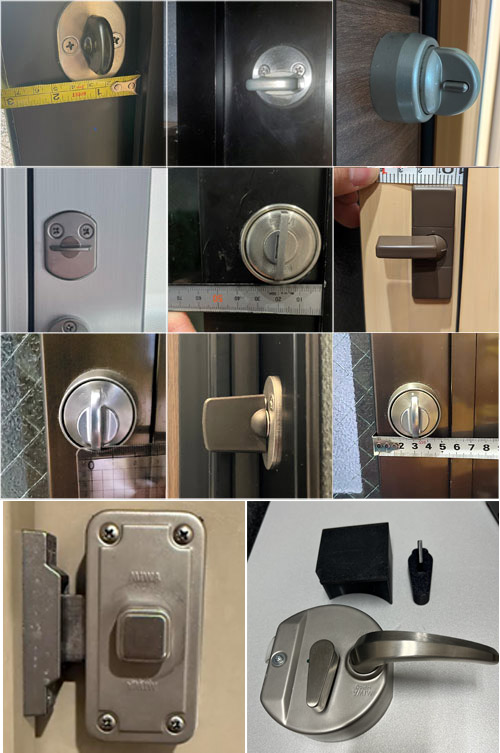

youtubeやホームページを見て多数のお問合せをいただき、これまでに様々タイプのサムターンに対応するものを制作しました。

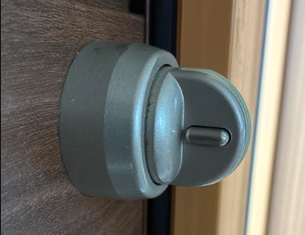

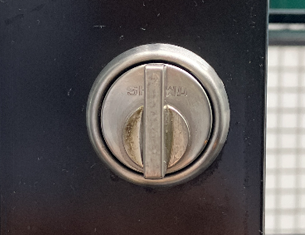

ほんとにサムターンの形状ってびっくりするくらい種類がありますが、サムターンにかぶせるパーツと、サムターンの高さを調節するパーツをメインパーツと組み合わることでほとんどケースに対応することができました

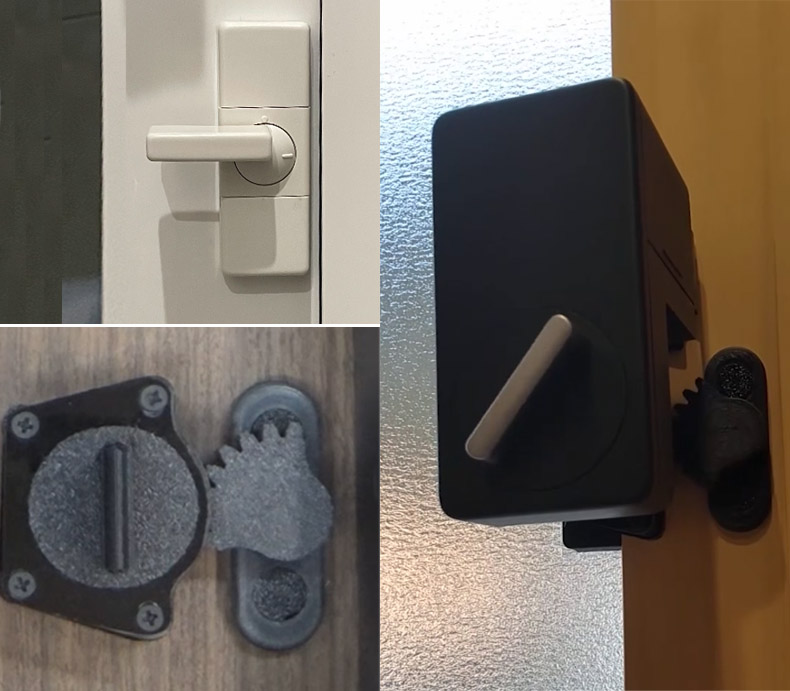

中にはサムターン部分がレバーになっているものもあり、これは新たにパーツを設計して対応しました
制作には3Dプリンターを使用することで一点ものでも低価格での提供が可能です

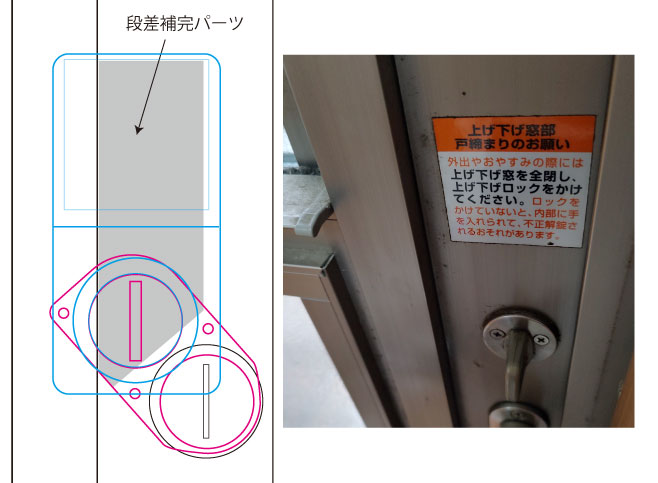

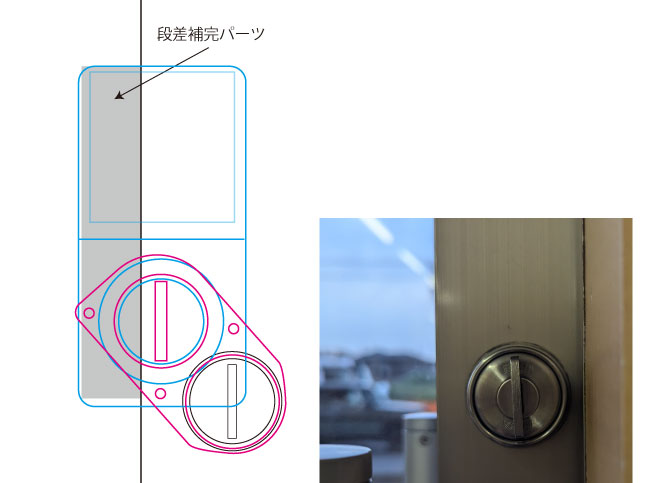

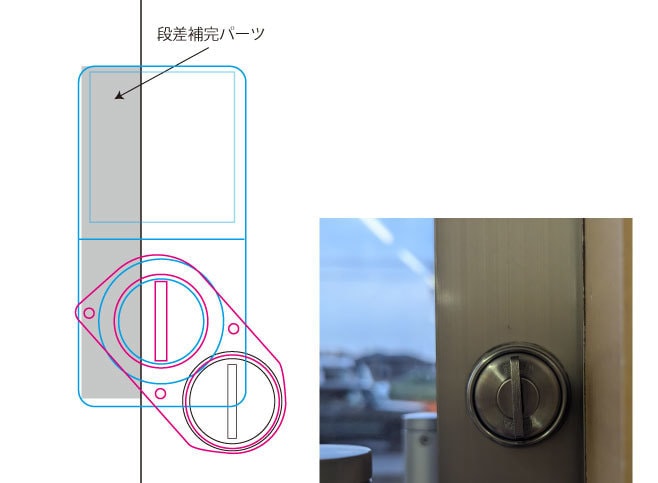

段差のあるドアの場合
勝手口などで使用されることの多いガラスドアの場合、設置スペースが狭くスマートロックがガラス部分にはみ出してしまうことがあります
また、ドアに段差がある場合もスマートロックが取り付けできません
これらのドアにも対応するためデキシーでは段差を補完するパーツも製作しています
制作依頼について
現在サムターンオフセットアダプターは完全受注制の形を取らせていただいております
前述の通りサムターンには様々形状があり、また設置場所も様々なため十分なヒアリングを元に製品を制作させていただきます
まずは下記のお問合せフォームから必要事項を記入してお送りください
すぐに自動返信メールが送信されますので、このメールに取り付ける場所とサムターンの形状のわかる写真をメールに添付して返信をお送りいただけましたら、折返し採寸していただきたい場所の図をお送りしますのでよろしくお願いいたします。
※現在多数のお問い合わせをいただいており、作図に2～３日ほどいただく場合があります
- サムターンの正面からの写真
- サムターンを横から撮影した写真
- サムターンの周辺50センチくらいが写るように少し離れて斜めから撮影した写真
※この３枚をお願いします
※多数の写真をお送りいただくと確認に時間がかかりますのでご遠慮ください
※追加で写真が必要な場合はこちらからお知らせいたします
採寸には巻き尺は適していませんで直定規を使用してください
ノギスを使用していただくと正確に測ることができます
アマゾンでノギスを見る
これまでの制作実績を元にした採寸用ゲージをお使いいただくと便利です
下記からダウンロードしていただき厚紙等に貼って切り抜いてお使いください。
※プリントが縮小されると正確な数値が出ませんので、印刷の設定は１００%でお願いします。
印刷結果に間違いがないか、メモリに定規を当てて確認してください
サムターン採寸用ゲージ
段差部分は正確に測っていただくことで隙間なく設置することができますので↓の写真のようにカードを貼って測っていただくと誤差がありません
価格について
サムターンオフセットアダプターの価格は標準的なタイプで6,600円（税込）大きいサイズが7,700円（税込）
ドアに段差がある場合の段差調整用のパーツが1,100円～2,200円（税込）
サムターンの形状によって一体型のアダプターが設置できない場合はセパレートタイプで対応できる場合があります。
セパレートタイプは6,600円～9,900円（税込）程度です
※別途送料800円～
その他特殊なパーツを制作する場合は別途お見積もりさせていただきます
汎用性がある場合は今後の製品にフィードバックさせていただきますので特別な設計費などはいただきません
SwitchbotロックUltraへの対応につきまして
SwitchbotロックUltraへの対応につきましはこちらのリンクをご参照ください
お問合せフォーム
新規製作依頼の一時受付中止のお知らせ
現在新規のお申し込みを一時中断しております、7月9日より再開予定です
※すでに受付済みのお客様の対応はさせていただきます
※お問い合わせフォーム送信後にすぐに弊社からの自動返信メールが送信されますので受信メールをご確認ください
もしも届かない場合はメールアドレスの記入間違いの可能性がありますので、お手数ですが再度送信お願いします
※gmailやyahooメールをご利用のお客様は弊社からの返信が迷惑メールに振り分けられることがあります
通常２～３日で返信させていただいておりますが、もしも返信が届かない場合は迷惑メールフォルダもご確認いただけると助かります
また、docomoなどのキャリアメールもドメイン指定していないと受信できない場合がありますので@harikiri.netからのメールを受信できるように設定をお願いします
取り付け方法
サムターンオフセットアダプターの取り付け方法動画はこちらのページからご覧いただけます
